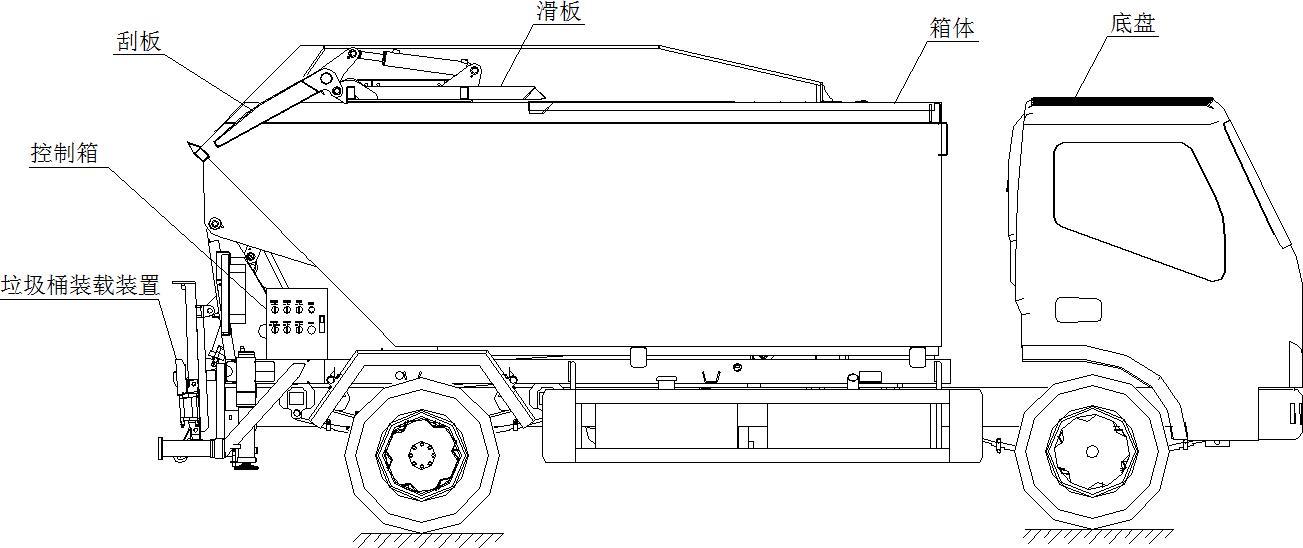

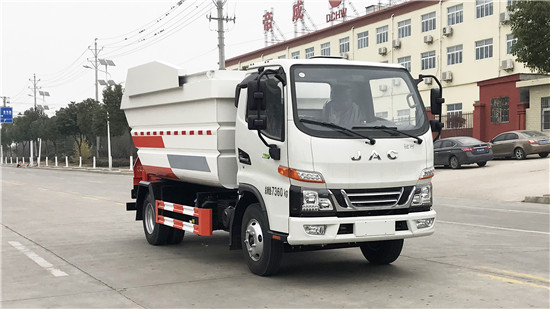

一、自裝卸式垃圾車結構簡圖

圖 1-1 自裝卸垃圾車結構簡圖

二、汽車底盤

公司自裝卸垃圾車采用東風公司定型二類底盤改裝而成。每個產品所采用的二類底盤，其結構詳見所附《汽車底盤使用說明書》。

三、、箱體

自裝卸垃圾車箱體結構，箱體側面為上大下小梯形，前面為方形，用鋼板制成，整車箱體后部是具有一定角度的斜面，便于自卸時垃圾自行滑落，箱體側面縱向做成槽形加強肋增加整體強度。外表涂防銹漆及裝飾漆，滑板裝置與刮板裝置安裝在箱體上，滑板可前后移動并配合刮板的上下翻轉對垃圾進行壓縮裝填，并實現開蓋裝填、遮擋垃圾、開蓋自卸等功能。

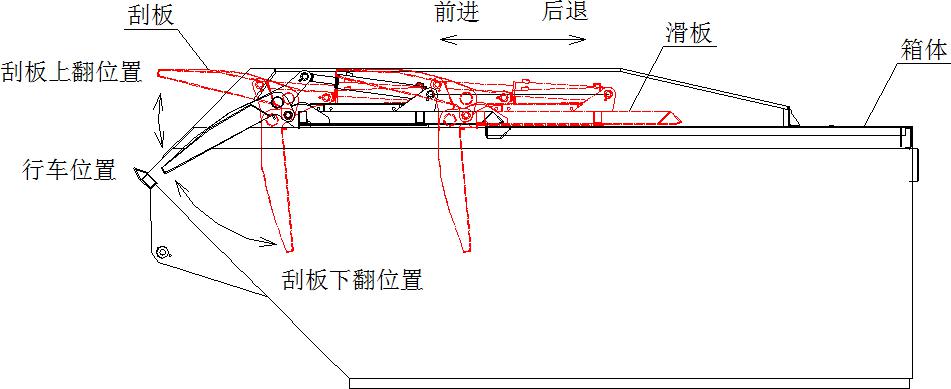

箱體及刮板、滑板結構

四、垃圾桶裝載裝置

垃圾桶裝載裝置

垃圾桶裝載裝置分為掛桶機構與提升翻轉機構兩大部份組成，通過三組油缸完成三個動作：1：掛桶動作  2：提升桶動作  3：翻轉桶動作

五、**箱面板：裝卸垃圾車采用 PLC **多路閥實現各動作完成，所有的操作通過**箱面板上的旋鈕開關控制具體功能

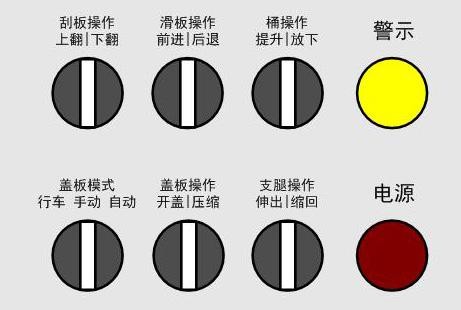

**箱面板開關布置

六、工作原理

步驟1：垃圾車打開刮板，提桶傾倒桶裝垃圾；

步驟2：?jiǎn)?dòng)刮板，將松散垃圾擠壓**垃圾箱的前部，關閉刮板后轉運；

步驟3：傾翻卸料。根據不同的收運模式，可有以有下作業方式：

①到達垃圾站，打開刮板，伸出支腿，傾翻垃圾廂，傾倒垃圾。

②與大型垃圾壓縮車對接，打開刮板，伸出支腿，傾翻垃圾箱，傾倒垃圾。

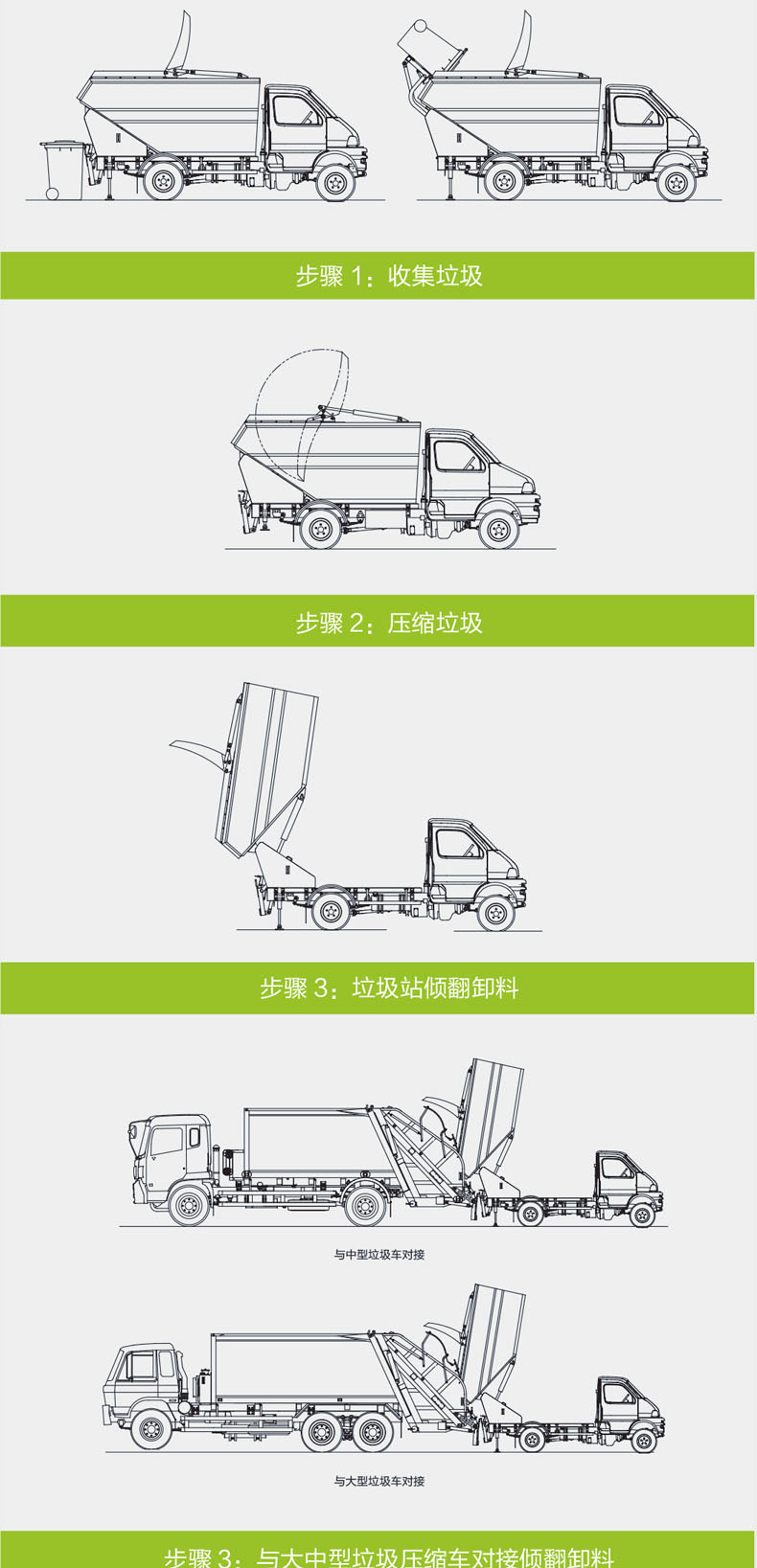

七、工作步驟演示：

八、產品特性：

——采用獨特的高位傾翻垃圾箱結構，完全杜絕運輸過程中垃圾和污水沿途撒漏現象，避免運輸過程中的二次污染；

——采用后翻桶機構，在狹窄街道和小區作業更加方便提升型的后翻桶裝極大的提高后翻桶機構的可靠性和對240L/660L塑料桶的適應性；

——采用刮板壓縮裝置，通過刮板對垃圾進行壓縮，極大的提高垃圾裝載量，降低運營成本；

——采用高位傾翻卸料方式，卸料快捷，并可與大中型壓縮式垃圾車對接，減少壓縮式垃圾車收集垃圾的時間，提高壓縮的作業效率；

——采用**液壓無件和電氣元件，操作簡單，工作可靠，提升型的車型采用進口可編程**器取代原繼電器**，并采用遙器**，整車**系統更智能，更穩定。
